内蒙古变频串联谐振耐压装置售后服务1)该套设备到货后，根据供需双方合同中该套设备调试相关事宜的条款，如有调试需要，供方负责该套设备相关技术人员的现场技术支持服务。指导并协助需方完成该套设备的次现场验收试验以及需方相关操作人员的技术培训。需方验收合格后，应填写供方提供的设备《验收/维修报告》（见附表）作为需方已完成验收的凭证。2)供方对该套设备实行保修，保修期为出厂之日起一年，保修期内负责该产品（设备主体，不含配线等易耗附件）的免费检查、零部件更换。3)超过保修期一年的产品供方提供终身维护。一年以内供方免维修。一年以上则按正常程序计费（维修工时费、材料费、及附加）。4)实行全天候技术响应服务，在接到需要关于该套产品使用过程中出现问题的电话或传真后8小时内给予技术解决方案。5)如因人为操作不当或不可抗力等因素造成的设备损坏或无法使用则不在此质保范围。

<内蒙古>天正华意电气设备有限公司

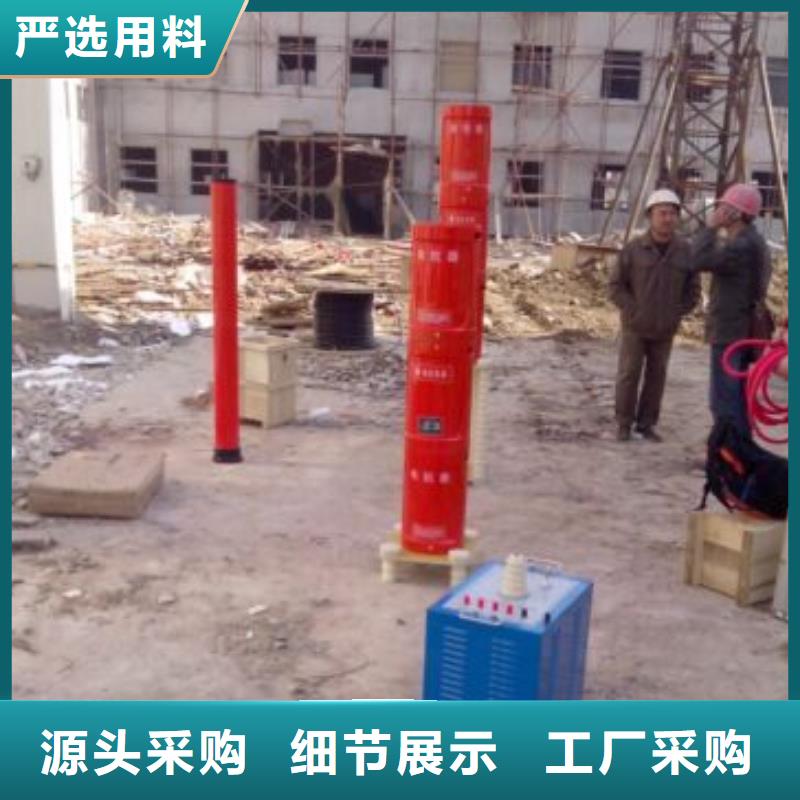

内蒙古变频串联谐振耐压装置620kVA/270kV/52kV变频串联谐振试验装置一、被试品对象及试验要求1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz试验电压不超过160kV。5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz试验电压不超过265kV。二、工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：620kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：270 kV ；128kV；54kV；4.额定电流：2.3A 4.8A；11.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温 升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f＝45Hz)；10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；

内蒙古支持定制的变频串并联谐振交流试验装置经销商

内蒙古变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-5550-145140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。

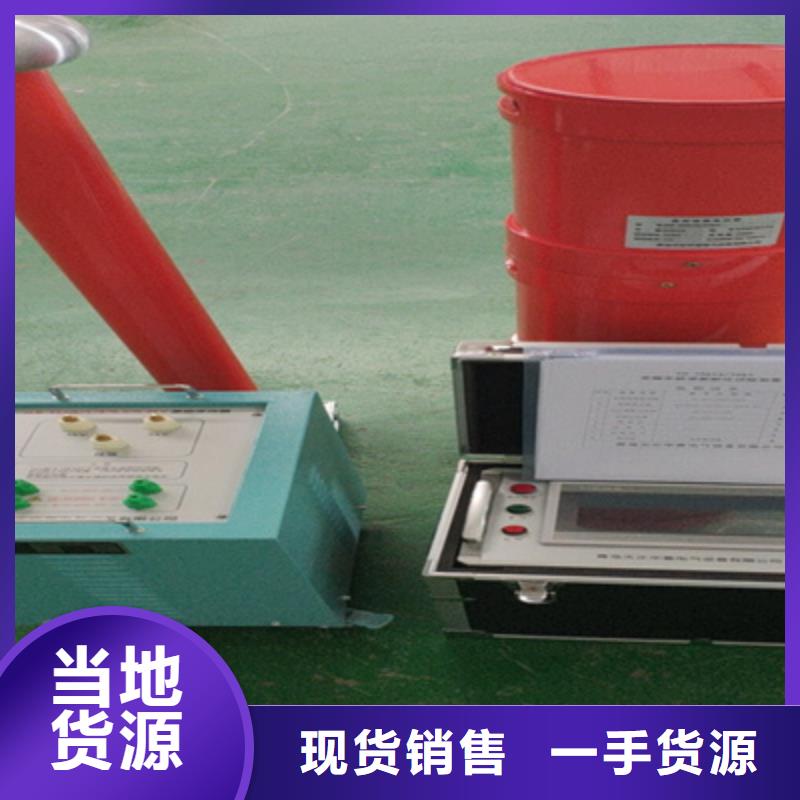

内蒙古变频串联谐振耐压装置?电源开关：负责计算机部分的电源供给或断开。?复位：负载失谐、变频源过热以及其它保护动作后的故障复位。?停止：发生紧急情况的应急中断按键。?分压器信号：用于接入分压器低压臂，电压100V，输入阻抗 100M。 ?接地：用于系统接地。?液晶显示器：用于系统各参数、波形、菜单等的显示。?USB：用于上传试验数据。?输入：当电源为3相220V/380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。?输出：变频电源输出至激励变压器输入。1.3.接通电源操作箱在上电后合上“电源开关”， 液晶点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。1.4.触摸屏显示器：调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

<内蒙古>天正华意电气设备有限公司
<内蒙古>天正华意电气设备有限公司 内蒙古支持定制的变频串并联谐振交流试验装置经销商

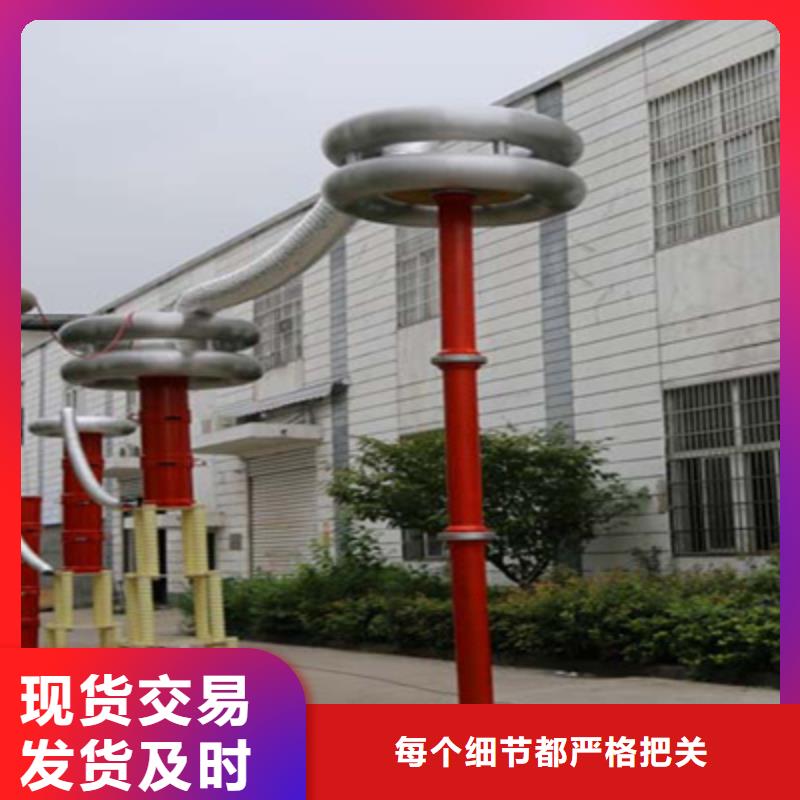

内蒙古变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H使用电抗器串并联能满足上述被试品的试验要求。

<内蒙古>天正华意电气设备有限公司 内蒙古支持定制的变频串并联谐振交流试验装置经销商

内蒙古变频串联谐振耐压装置常见故障排除5.1通用注意事项1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的作业规程。3.为了保证试验的正确，除必须熟悉本产品说明书外，还必须严格按有关标准和规程进行试验操作。4.各联接线不能接错，否则可导致试验装置损坏5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作。5.2常见故障原因及排除1.风扇不能启动：急停、故障保护、失谐保护后，没有按“故障复位”；2）内部温度过高，功率元件热保护；排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！2.自动调谐不能完成，找不到谐振点：现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点原因：回路接地不好，试验回路接线错误，装置某一仪器开路排除方法：1）检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低压线圈的通断；（低压绕组阻值两组A1X1和A2X2；高压绕组阻值每个输出端对高压尾）检查每一只电抗器的通断；(每个绕组阻值)4）检查分压器的信号线的通断；（电容量）5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！3 不能升压到试验电压现象：调谐曲线是一条直线，有较低的尖峰；试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；原因：1）电抗器与试品电容量不匹配，没有准确找到谐振点；2）试品损耗较高，系统Q值太低；3）励磁变压器高压输出电压较低；4）高压连接线过长或没有采用高压放晕线排除方法：1）将补偿电容器并接入试验回路，加大回路电容量；尽可能将多只电抗器串联，提高回路电感量；3）提高励磁变压器的输出电压；4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；5） 一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！

<内蒙古>天正华意电气设备有限公司 内蒙古支持定制的变频串并联谐振交流试验装置经销商

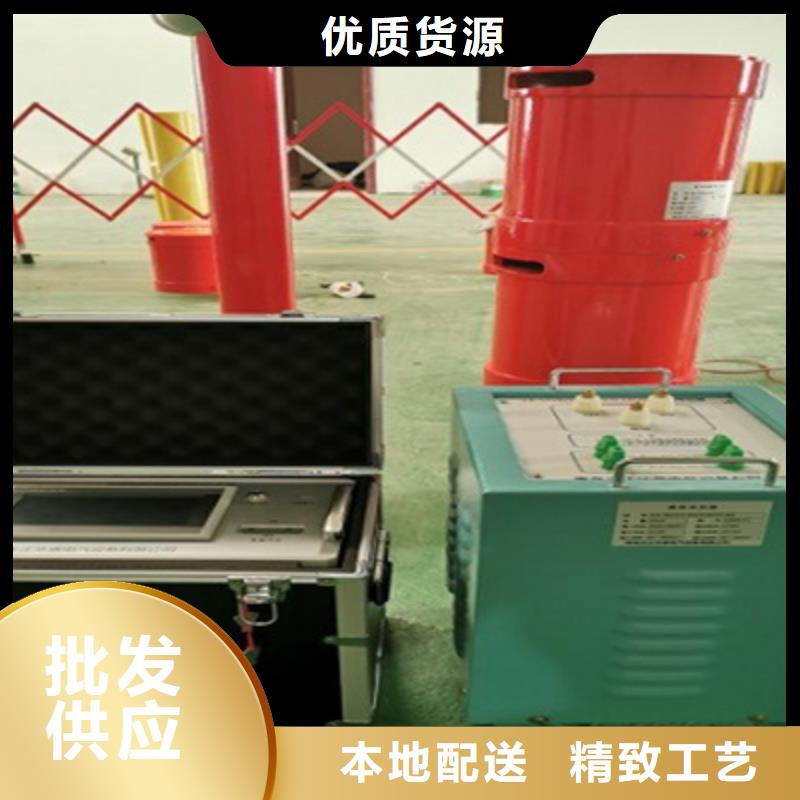

内蒙古变频串联谐振耐压装置 设备遵循标准GB10229-88 《电抗器》GB109 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900　 《电工名词术语》GB/T16927.1~2-199 《高电压试验技术》五 装置容量确定110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。频率取35HZ试验电流 I＝2πfCU试 ＝2π×35×0.156×10-6×128×103＝4.4A对应电抗器电感量 L＝1/ω2C＝132H 设计六台电抗器，使用电抗器三节串联两组并联，单节电抗器为85kVA/45kV/2.2 A/132H验证: 1．10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。使用电抗器六节并联此时电感量为L＝132/6＝22H试验频率f＝1/2π√LC＝1/(2×3.14×√22×1.26×10-6)＝30.3Hz试验电流 I＝2πfCU试 ＝2π×98×1.26×10-6×22×103＝5.3A2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。使用电抗器两节串联三组并联此时电感量为L＝132＊2/3＝88H试验频率f＝1/2π√LC＝1/(2×3.14×√88×0.42×10-6)＝26.2Hz试验电流 I＝2πfCU试 ＝2π×26.2×0.42×10-6×52×103＝3.6A3.110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz试验电压不超过160kV。

<内蒙古>天正华意电气设备有限公司

内蒙古变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-5550-145140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。

<内蒙古>天正华意电气设备有限公司
内蒙古支持定制的变频串并联谐振交流试验装置经销商

内蒙古变频串联谐振耐压装置 手动试验：由用户操作来寻找谐振点和控制耐压。参数设置与自动试验的试验参数设置相同，完成后进入试验界面， 手动试验界面确认参数无误后按“启动”键开始试验。首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2（频率）切换步进，左右旋转，在当前频率上增加或减少频率。反复调整，直到找到电压，以此时的频率作为谐振点频率。也可以按“扫频”键让系统自动寻找谐振点。然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进，步进分10kV，5kV，1kV，0.1kV四档。左右旋转，可调整目标电压。系统根据目标电压自动升降压。系统将高压调节到目标电压后，开始耐压并顺计时，直到人为控制进入下一步骤（升压，降压或停机）。在试验中途可以按“降压停机”键降压停机，遇到紧急情况按“紧急停机” 键直接停机 系统时间：此菜单选项用于设置仪器内部系统时间 设置系统时间数据管理：用来查看保存的试验结果。数据查 数据查看四、注意事项及常见问题1、高压试验请注意，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。2、本系统支持的电压为300kV，实际能够升到的高压由电抗器决定，请根据试验电压调换合适的激励变压器的高电压端的接线。 如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确 降压停机”采用逐步降压停机的方式，遇到紧急情况请点击“紧急停机”按钮系统将直接停机。 如果系统显示的高压跟万用表显示的高压不一致，请检查“试验参数”中的“分压变比”是否正确填写。 如果自动扫频失败，请检查“试验参数”中的“激励变比”是否正确填写.如果自动扫频时经常跳闸(电流过大)，请将“激励变比”设置为较大的值，以减小扫频时的输出步数。 使用旋转鼠标设置参数时不能旋转过快，否则设置值会往回跳动。特别是在手动试验开始后，通过旋转鼠标改变频率或者目标电压，如果旋转太快会导致频率或目标电压突然跳动到上一个值 开机后有几秒钟的停顿，等待系统充电。9、键盘是多功能复用的，对每一页界面而言，键盘的具体功能可能不同，请参考键盘对应的文字提示。10、每次按下按键后，需要松开重新按下才有效。 被试品的试验目标电压若在8kV左右时，建议采用手动试验方式；不宜采用自动试验方式。
